Los rodamientos de agujas son rodamientos de rodillos con rodillos cilíndricos, que son delgados y largos en relación con su diámetro.Dichos rodillos se denominan rodillos de agujas.A pesar de tener una sección más pequeña, el rodamiento todavía tiene una alta capacidad de carga.Los rodamientos de agujas están equipados con rodillos delgados y largos (diámetro del rodillo D≤5 mm, L/D≥2,5, L es la longitud del rodillo), por lo que la estructura radial es compacta y cuando el diámetro interior y la capacidad de carga son iguales como otros tipos de rodamientos, el diámetro exterior es el más pequeño, especialmente adecuado para la estructura de soporte con un tamaño de instalación radial limitado.

Según la aplicación, se puede seleccionar un rodamiento sin aro interior o un conjunto de jaula y rodillos de agujas.En este momento, la superficie del muñón y la superficie del orificio de la carcasa que coincide con el cojinete se utilizan directamente como superficies de rodadura interior y exterior del cojinete.Para garantizar la capacidad de carga y el rendimiento de funcionamiento Al igual que con el rodamiento con anillo, la dureza, la precisión de mecanizado y la calidad de la superficie de la superficie de la pista de rodadura del eje o del orificio de la carcasa deben ser similares a las de la pista de rodadura del anillo del rodamiento.Este tipo de rodamiento solo puede soportar cargas radiales.

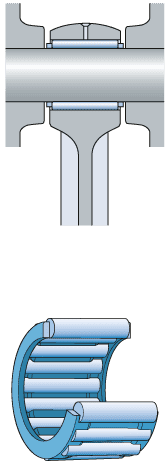

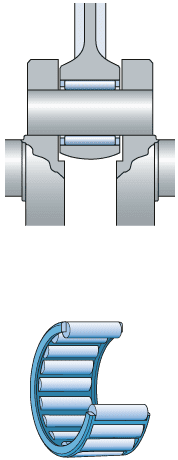

Rodamiento de agujas con copa estirada El tipo más conocido de rodamiento de agujas es la copa estirada.El aro exterior de estos rodamientos suele ser profundo y de paredes delgadas y está hecho de láminas de metal.Para colocar sobre un eje, se deja abierto un lado del cojinete de agujas de copa sumergida, pero se puede cerrar en el otro lado.Estos rodamientos sin anillos interiores pueden funcionar sin problemas y funcionar bien.Los rodamientos de agujas de copa estirada se dividen en tres tipos, como: jaula y extremo abierto

tiene un rodamiento de agujas de copa estirada Jaula y un rodamiento de agujas de copa estirada de extremo tapado Contraparte completa con rodamiento de agujas de copa estirada de extremo abierto

Rodamiento de rodillos de agujas anulares mecanizados Una gran capacidad de transporte de carga puede facilitar el uso del rodamiento de rodillos de agujas anulares mecanizados.El rodamiento de agujas anular mecanizado tiene otros dos tipos principales: el primero es

el anillo interior sin rodamiento de agujas y el segundo es el anillo interior con rodamiento de agujas.Ejes endurecidos y rectificados que reconocen por proporcionar rigidez de elevación y ejes más grandes.Cuando un eje rectificado no es adecuado y se utilizan posibles anillos interiores con rodamiento de agujas.
